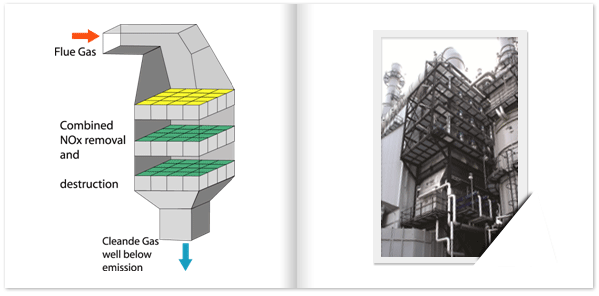

NOx 가 포함된 배가스를 촉매를 사용하여 높은 효율로 환원시켜 제거하는 시스템. 촉매 층 전단에 설치된 AIG(Ammonia Injection Grid)를 통하여 공급된 가스상의 NH₃ 와 NOx 가 환원 반응을 통해서 청정공기N₂와 H2O로 분해됨.

그린웍스에서는 NOx 뿐만이 아니라 다이옥신 퓨란 등과 같은 난 분해성 물질에도 SCR 시스템을 적용 가능

	산업, 생활, 특정 폐기물 소각로 후단
	질산 제조 공장
	산업 보일러
	발전소
	용광로 등

	높은 제거 효울
	다이옥신, 퓨란과 같은 난분해성 물질 함께 제거가능
	광범위한 온도 범위(200 ℃ ~550℃)
	경쟁력 있는 설비

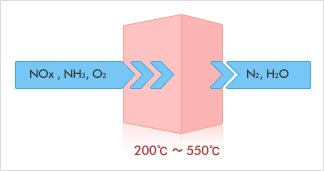

HRSG, 소각로, 용광로, 보일러 등에서 배출되는 NOx를 제거하는 가장 효과적인 방법은 바로 SCR 공정입니다. NOx 가스가 촉매 층 내를 흐르면서 AIG에서 공급되는 NH₃ 가스와 만나 반응을 하는데 그 반응식은 아래와 같습니다. 즉 NOx와 NH₃ 가 반응하여 궁극적으로 N₂가스와 H2O과 같은 청정가스로 배출되게 됩니다.

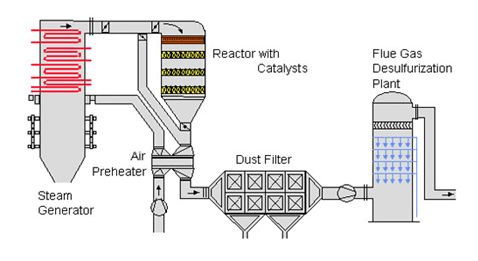

	High-dust configuration의 경우 SCR reactor는 Economizer의 바로 후단에 설치되며 이 위치는 Air pre-heater 전단이 된다.
	이 구성의 가장 큰 이점은 SCR Reactor로 가스를 유입하기 위해 별도의 예열이 필요하지 않다는 것이다. 일반적으로 유입가스는 300~430°C 이다.
	High-dust system의 기본적인 장점은 낮은 초기 투자비와 운전비의 절약에 있다.

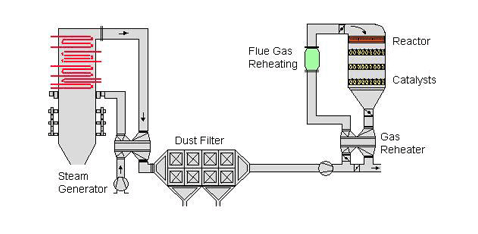

	이 배치의 경우, Catalyst는 전기집진기(Electrostatic precipitator) 또는 Bag-filter 후단에 놓이게 된다.
	전기집진기 후단의 가스가 SCR reactor로 유입되므로 극히 작은 분진이 유입되지만 반대로 많은 SO2 또한 유입된다.
	배기가스의 온도가 De-NOx Catalyst의 활성온도에 미치지 못하므로 추가적인 승온 장치가 필요할 경우가 많다.

	이 형태는 서부 유럽에서 널리 적용되고 있다. 또한 이것은 특히 기존 발전설비의 개조용으로 사용된다.

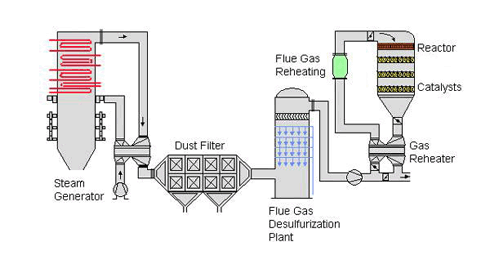

	SCR 설비는 다른 배기가스 처리설비의 최 후단에 설치된다.[예, Precipitator 또는 탈황설비(FGD) 후단]
	이는 배기가스에 매우 작은 양의 분진 및 SO2가 존재하므로 Catalyst의 촉매독에대한 노출을 방지할 수 있다.
	배기가스의 온도가 De-NOx Catalyst의 활성온도에 미치지 못하므로 추가적인 승온 장치가 필요할 경우가 많다.
